製品検索・ダウンロード仕様図・姿図・画像・取扱説明書・CAD・IES
- ダウンライト/ベース/FHT42W相当
- 2500クラス/φ100

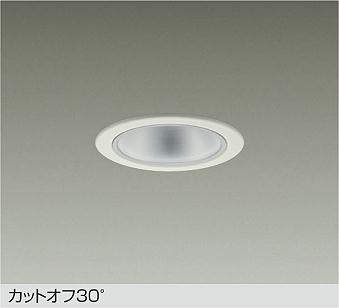

- Cut-off30°
- 1／2照度角40°
LZD-93502LWW
17300
LED内蔵/電源別売
| 掲載カタログ | LZ2022 改訂版 55頁 LZ2023 159頁 無線制御システムSENMU（センム）vol.2 69頁 カタログ表示 |
|---|---|
| 調光 / 非調光 | 電源選択で非調光・調光に対応 |
| 光色 | 電球色 |
| 色温度 | 2700K |
| 演色性 | Ra83 |
| ランプ | LED内蔵 |
| 従来光源 | FHT42W相当 |
| カットオフ アングル |
30° |
| 器具寸法 | 径φ115 埋込穴φ100 埋込深107mm |
仕様・注意事項
- LED交換不可
- 2500クラス
- シルバーマットコーン
- ■調光器別売 ※0～100％調光用電源では使用不可（PWM：LZA-93098・93099、位相：LZA-90306E・92794）
- 別売電源 非調光：LZA-90815E 埋込必要高 107mm PWM（1～100％調光）：LZA-90825E 埋込必要高 135mm PWM（0～100％調光）：LZA-93024 埋込必要高 135mm DALI：LZA-93007 埋込必要高 135mm 位相：LZA-90822E 埋込必要高 120mm
- 器具色：白（ホワイト93）
- 配光角：40°
- 枠：鋼板 白塗装/コーン：アルミ シルバーアルマイト消し
- 光源寿命：40,000時間
- 近接限度距離：0.2m
- ガラスパネル付
- ■取付可能天井厚5～25mm
- 注）この器具は必ず別売電源と組合わせてご使用ください。
- 注）配線施工の際、電源線以外に専用信号線(CPEVφ0.9～1.2)が必要です。
組合わせ情報
- LZD-93502LWW+LZA-90815E 本体+非調光用電源 26800
- LZD-93502LWW+LZA-90822E 本体+位相制御調光用電源 31300
- LZD-93502LWW+LZA-90825E 本体+PWM信号制御調光用電源 31300
- LZD-93502LWW+LZA-93007 本体+DALI対応調光用電源 35100
- LZD-93502LWW+LZA-93024 本体+0%～100%PWM信号制御調光用電源 43800
- LZD-93502LWW+LZA-93381 本体+無線調光用電源 31300
色温度違い
- LZD-93502NWW 白色/4000K/Ra83
- LZD-93502AWW 温白色/3500K/Ra83
- LZD-93502YWW 電球色/3000K/Ra83
配光角違い
- LZD-93502LWB 50°
別売電源
- LZA-90815E 非調光用電源
- LZA-90822E 位相制御調光用電源
- LZA-90825E PWM信号制御調光用電源
- LZA-93007 DALI 信号制御調光用電源
- LZA-93024 0％～100％調光用電源
- LZA-93381 無線調光用電源
オプション
- LZA-90300E リニューアルプレート φ125用 白
- LZA-90302E リニューアルプレート φ150用 白
- LZA-92998E リニューアルプレート φ175用 白
