- ベースライト/ARCHI
- TRACE/吊下げ形・下配光
- 調色/L600
LZY-93234FS
46000
LED内蔵
| 掲載カタログ | LZ2020 604頁 LZ2022 改訂版 574頁 LZ2023 516頁 カタログ表示 |
|---|---|
| 調光 / 非調光 | 調色調光(PWM調光) |
| 光色 | 昼白色～電球色 |
| 色温度 | 5000K～2700K |
| 演色性 | Ra83 |
| ランプ | LED内蔵 |
| 定格光束 | 1940ℓm |
| 消費電力 | 21W |
| VA値 | 23VA/22VA（100V/200V） |
| V | AC100V/200V兼用 |
| 固有エネルギー 消費効率 |
92.3ℓm/W |
| 器具寸法 | 巾37 長604 高64 |
仕様・注意事項
- LED交換不可
- ボルト取付専用・吊下げ
- ■調色機能付（5000K～2700K）
- ■調光機能付（5％～100％）
- ■最大接続容量350VA（100V時）/750VA（200V時）
- ■調光器別売（LZA-93098・93099）

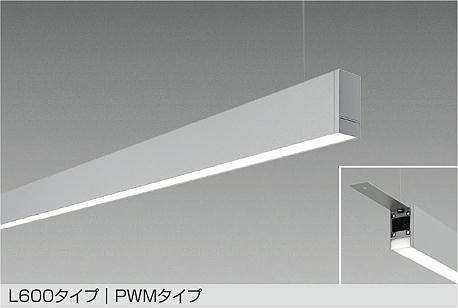

- L600タイプ
- 器具色：シルバーアルマイト
- 配光角：65°
- 本体：アルミ型材 シルバーアルマイト/カバー：アクリル 乳白
- 光源寿命：40,000時間
- 近接限度距離：0.1m
- 単体では使用できません。仕様図または取扱説明書に従って、適正な組合せでご使用ください。
- 2700Ｋ時は5000K時の約90%の明るさになります。
- 注)配線施工の際、電源線以外に専用信号線(CPEVφ0.9～1.2)が調色用・調光用に各１本ずつ必要です。
- 注)調光機能のみご使用の場合5000K固定となります。
色温度違い
- LZY-93234WS 昼白色/5000K/Ra83
- LZY-93234NS 白色/4000K/Ra83
- LZY-93234AS 温白色/3500K/Ra83
- LZY-93234YS 電球色/3000K/Ra83
- LZY-93234LS 電球色/2700K/Ra83
オプション
- LZA-93277 電源供給側用吊パーツ(PWM調光用)
- LZA-93278 電源供給側用吊パーツ(調色調光用)
- LZA-93279 端部用吊パーツ(PWM調光・調色調光共通）
- LZA-93280 中間連結部用吊パーツ（PWM調光・調色調光共通）
- LZA-93284 電源供給側コーナー用吊パーツ(PWM調光）
- LZA-93285 電源供給側コーナー用吊パーツ(調色調光）
- LZA-93286 中間連結部コーナー用吊パーツ（PWM調光・調色調光共通）
- LZA-93287 連結端末用電源接続ケーブル
- LZA-93288 連結端末用信号線接続ケーブル（PWM調光用）
- LZA-93289 連結端末用信号線接続ケーブル（調色調光用）
