  • LZD-91305XW
  • LEDダウンライト

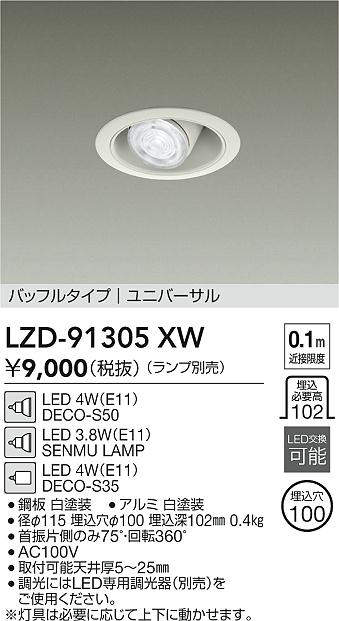

LZD-91305XW

9000

別売

    掲載カタログ LZ2020　309頁
    LZ2020　374頁
    LZ2022　改訂版　289頁
    LZ2022　改訂版　347頁
    LZ2023　315頁
    LZ2023　317頁
    LZ2025　313頁
    LZ2025　314頁
    ※LZ2017　355頁
    ※LZ2017　382頁
    無線制御システムSENMU（センム）vol.2　167頁
    カタログ表示
    調光 / 非調光 非調光／調光(位相/逆位相調光)
    ランプ 別売
    従来光源 φ3512Vダイクロハロゲン35W相当
    器具寸法 径φ115埋込穴φ100埋込深102mm
    重量 0.4kg

    仕様・注意事項

    • LED交換可能
    • 白コーン
    • ■首振片側のみ75°・回転360°
    • ■AC100V
    • ■取付可能天井厚5～25mm
    • ■調光器別売（位相制御調光器、逆位相制御調光器）※灯具は必要に応じて上下に動かせます。
    • ■別売適合ランプ　LZA-93163YSM・YSW・YSB・LSM・LSW・LSB　LZA-93164WSM・WSW・WSB・NSM・NSW・NSB・ASM・ASW・ASB・YSM・YSW・YSB・LSM・LSW・LSB・CSM・CSW・CSB　LZA-93096WBM・WBW・YBN・YBM・YBW・　CBM・CBW・LBN・LBM・LBW　LZA-93095LBM・LBW　LZA-92946～51　LZA-92758～69　LZA-93543LWM・LWW
    • 器具色：白
    • 枠:鋼板▼塗装/コーン:アルミ▼塗装/灯具:鋼板▼塗装
    • 近接限度距離：0.1m
    • ■取付可能天井厚5～25mm
    • 取付可能天井厚5～25mm
    • ※灯具は必要に応じて上下に動かせます。

    ダウンロード

    ALL 製品 小組 照度分布図 取付図
    BIM CAD/姿図 仕様図 取説 配光
    選択した項目を一括ダウンロード

    組合わせ情報

    器具色違い

    別売ランプ

    オプション

    • LZA-90301 リニューアルプレート φ125用 黒
    • LZA-90303 リニューアルプレート φ150用 黒
    • LZA-90300E リニューアルプレート φ125用 白
    • LZA-90302E リニューアルプレート φ150用 白
    • LZA-92998E リニューアルプレート φ175用 白
    • LZA-93436 ダウンライト用台座埋込穴φ100用
    • LZA-93041 リニアトラック　Φ100ダウンライト 3灯用
    • LZA-93040 リニアトラック　Φ100ダウンライト 2灯用
