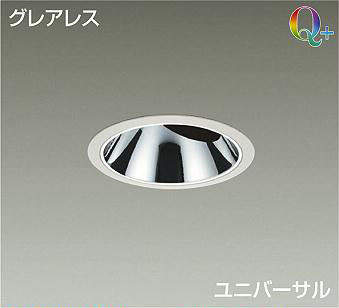

- ダウンライト/ユニバーサル/CDM-T70W相当
- LZ3C/グレアレス
- φ125
- 1／2照度角25°
- Q+
LZD-92022YWV+ 本体 LZA-91808 PWM信号制御調光用電源
43200
LED内蔵/電源別売
| 掲載カタログ | LZ2020 286頁 ※LZ2017 346頁 ※Quality plus 2016 49頁 カタログ表示 |
|---|---|
| 生産状況 | 生産中止 |
| 調光 / 非調光 | 調光(PWM調光) |
| 光色 | 電球色 |
| 色温度 | Q+3000K |
| 演色性 | Ra96 |
| ランプ | LED内蔵 |
| 定格光束 | 1550ℓm |
| 消費電力 | 35W |
| VA値 | 36VA/37VA/38VA（100Ｖ/200Ｖ/242Ｖ） |
| V | AC100-242V |
| 固有エネルギー 消費効率 |
44.2ℓm/W |
| 従来光源 | CDM-T70W相当 |
| カットオフ アングル |
35° |
| 器具寸法 | 径φ135 埋込穴φ125 埋込深223mm |
| 重量 | 1kg |
仕様・注意事項
- LED交換不可
- LZ3C
- グレアレスコーン
- ■高演色形 クラス3
- ■首振片側のみ35°・回転350°
- ■調光器別売（LZA-93098・93099）
- ■別売電源非調光：LZA-91806 PWM：LZA-91808 DALI：LZA-93009
- 器具色：白
- 配光角：25°
- 枠：アルミダイカスト 白/コーン：プラスチック アルミ蒸着(鏡面)/灯具：アルミダイカスト 黒塗装
- 光源寿命：40,000時間
- 近接限度距離：0.2m
- 制御レンズ付
- ■取付可能天井厚5～25mm
- 注)この器具は必ず別売電源と組合せてご使用ください。
- 注）配線施工の際、電源線以外に専用信号線(CPEVφ0.9～1.2)が必要です。
組合わせ情報
- LZD-92022YWV+LZA-91806 本体+非調光用電源 39300
- LZD-92022YWV+LZA-93009 本体+DALI 信号制御調光用電源 46500
色温度違い
- LZD-92022NWE+LZA-91808 白色/4000K/Ra83
- LZD-92022AW+LZA-91808 温白色/3500K/Ra83
- LZD-92022YWE+LZA-91808 電球色/3000K/Ra83
- LZD-92022NWV+LZA-91808 白色/Q+4000K/Ra96
- LZD-92022AWVE+LZA-91808 温白色/Q+3500K/Ra96
