  • LZD-93111AWM+LZA-93018
  • ダウンライト/ユニバーサル/φ50
  • JDR
  • 50W形40W相当
  • LZ0.5C/Shoφokei50
  • グレアレス
  • 1／2照度角19°

LZD-93111AWM+ 本体 LZA-93018 PWM信号制御調光用電源

33500

LED内蔵/電源別売

    掲載カタログ LZ2020　14頁
    LZ2020　269頁
    カタログ表示
    調光 / 非調光 調光(PWM調光)
    光色 温白色
    色温度 3500K
    演色性 Ra93
    ランプ LED内蔵
    定格光束 345ℓm
    消費電力 10.7W
    VA値 13VA/17VA/21VA（100V/200V/242V）
    V AC100-242V
    固有エネルギー
    消費効率    		 32.2ℓm/W
    従来光源 φ50 ダイクロハロゲン50W形40W相当
    カットオフ
    アングル    		 35°
    器具寸法 径φ60 埋込穴φ50 埋込深98mm

    仕様・注意事項

    • LED交換不可
    • LZ0.5C
    • グレアレスコーン
    • ■首振片側のみ30°・回転350°
    • ■調光器別売（PWM：LZA-93098・93099、位相：LZA-90306E・92794）
    • ■別売電源　非調光：LZA-92809 埋込必要高 120mm　LZA-92985 埋込必要高 130mm　PWM：LZA-93018 埋込必要高 160mm　位相：LZA-92810 埋込必要高 120mm
    • 　
    • 器具色：白（ホワイト93）
    • 配光角：19°
    • 枠：アルミダイカスト 白塗装/コーン：プラスチック アルミ蒸着(鏡面)/灯具：アルミダイカスト 黒塗装
    • 光源寿命：40,000時間
    • 近接限度距離：0.1m
    • ■取付可能天井厚5～25mm
    • 制御レンズ付
    • 注)この器具は必ず別売電源と組合せてご使用ください。
    • 注）配線施工の際、電源線以外に専用信号線(CPEVφ0.9～1.2)が必要です。

    ダウンロード

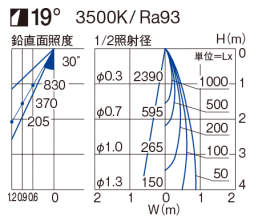

    ALL 製品 小組 照度分布図 取付図
    BIM CAD/姿図 仕様図 取説 配光
    選択した項目を一括ダウンロード

    組合わせ情報

    色温度違い

    配光角違い

    器具色違い

    • カタログ名

      ページ数

    ラベルの新規作成

    新しいラベル名を編集後、作成ボタンをクリックください。

    ※登録文字数は最大20字までです。

    キャンセル

    ラベル指定

    キャンセル

    特定化学物質の含有情報
    製品の詳細情報
    分類 Pd Hg Cd Cr(Vl) PBB PBDE
    蛍光灯照明器具
    (蛍光ランプは除く)    		 ○ ○ ○ ○ ○ ○
    LED照明器具 ○(一部除外 項目*) ○ ○ ○ ○ ○
    LED誘導灯器具 ○ ○ ○ ○ ○ ○
    [表の見方]
    ○ JIS C 0950(J-Moss)の対象物質が含有率基準以下であることを示します。
    除外項目 対象物質がJIS C 0950(J-Moss)の除外項目に該当していることを示します。 ※電子部品のガラス及び電子セラミック部分に含まれる鉛は除外項目に該当

    化学物質凡例/Pb:鉛、Hg:水銀、Cd:カドミウム、Cr(VI):六価クロム、PBB:ポリブロモビフェニル、PBDE:ポリブロモジフェニルエーテル
