製品検索・ダウンロード仕様図・姿図・画像・取扱説明書・CAD・IES

ベースライト/スクエアBL/下面開放直付タイプ

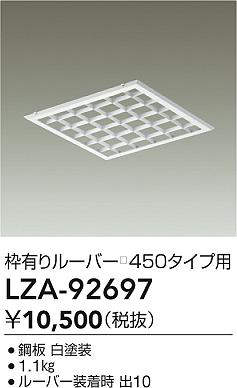

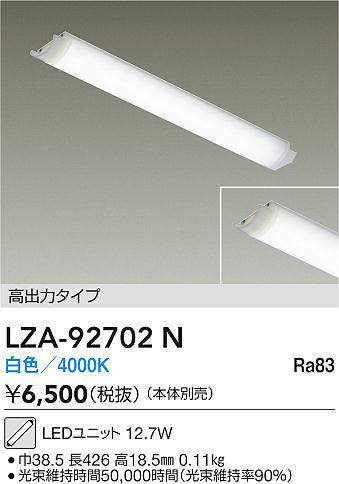

LZB-92689XW+ 本体 LZA-92702N×3+ LEDユニット LZA-92697 別売部品

46500

ユニット別売

掲載カタログ	LZ2020　621頁 ※BASE LIGHT 2016-2017　21頁 ※BASE LIGHT ベースライト　28頁 ※LZ2017　541頁 ※SQUARE BASE LIGHT　6頁カタログ表示 LZ2020 621頁 ※BASE LIGHT 2016-2017 21頁 ※BASE LIGHT ベースライト 28頁 ※LZ2017 541頁 ※SQUARE BASE LIGHT 6頁
生産状況	生産中止
調光 / 非調光	非調光
光色	白色
色温度	4000K
演色性	Ra83
ランプ	ユニット別売
定格光束	5100ℓm
消費電力	44W
VA値	44VA(100V/200V/242V)
V	AC100V/200V/242V兼用
固有エネルギー消費効率	115.9ℓm/W
従来光源	FHP32W形高出力型×3灯相当
取付位置	直付専用
器具寸法	径□540 高41mm
重量	(セット重量)3.9kg

仕様・注意事項

LED交換可
■別売適合ユニット　LZA-92703W/N/A×3 LZA-92702W/N/A×3 LZA-92701W/N/A×3
■断熱施工天井取付可能
■調光器併用不可
□450タイプ
器具色：白
配光角：60°
枠：鋼板白塗装/反射板：カラー鋼板白
光源寿命：50,000時間（光束維持率90％）
既存埋込穴へも取付対応可能　対応埋込穴：□500/□450

ダウンロード

ALL

製品

小組

照度分布図

取付図

BIM

CAD/姿図

仕様図

取説

配光

選択した項目を一括ダウンロード

色温度違い

LZB-92689XW+LZA-92702W×3+LZA-92697 昼白色/5000K/Ra83
LZB-92689XW+LZA-92702A×3+LZA-92697 温白色/3500K/Ra83

カタログ名

ページ数

ラベルの新規作成: 新しいラベル名を編集後、作成ボタンをクリックください。

※登録文字数は最大20字までです。

キャンセル

ラベル指定

キャンセル

特定化学物質の含有情報

製品の詳細情報
分類	Pd	Hg	Cd	Cr(Vl)	PBB	PBDE
蛍光灯照明器具 (蛍光ランプは除く)	○	○	○	○	○	○
LED照明器具	○(一部除外項目*)	○	○	○	○	○
LED誘導灯器具	○	○	○	○	○	○

[表の見方]
○	JIS C 0950(J-Moss)の対象物質が含有率基準以下であることを示します。
除外項目	対象物質がJIS C 0950(J-Moss)の除外項目に該当していることを示します。 ※電子部品のガラス及び電子セラミック部分に含まれる鉛は除外項目に該当

化学物質凡例/Pb:鉛、Hg:水銀、Cd:カドミウム、Cr(VI):六価クロム、PBB:ポリブロモビフェニル、PBDE:ポリブロモジフェニルエーテル
