製品検索・ダウンロード仕様図・姿図・画像・取扱説明書・CAD・IES
- ダウンライト/ユニバーサル/φ50
- 12V
- JDR
- 85W形60W相当
- LZ1C/グレアレス
- φ75
- 1／2照度角30°

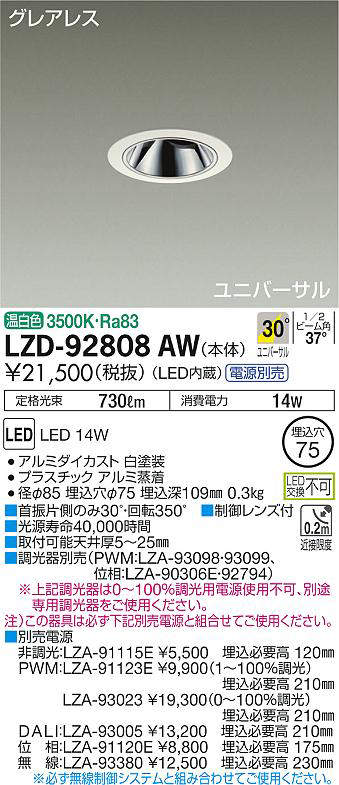

LZD-92808AW
21500
LED内蔵/電源別売
| 掲載カタログ | LZ2020 275頁 LZ2022 改訂版 263頁 ※LZ2017 336頁 ※SMALL DOWNLIGHT & UNIVERSAL DOWNLIGHT 6頁 カタログ表示 |
|---|---|
| 生産状況 | 生産中止 |
| 調光 / 非調光 | 電源選択で非調光・調光に対応 |
| 光色 | 温白色 |
| 色温度 | 3500K |
| 演色性 | Ra83 |
| ランプ | LED内蔵 |
| 従来光源 | φ50 12Vダイクロハロゲン85W形60W相当 |
| カットオフ アングル |
35° |
| 器具寸法 | 径φ85 埋込穴φ75 埋込深109mm |
| 重量 | 0.3kg |
仕様・注意事項
- LED交換不可
- LZ1C
- グレアレスコーン
- ■首振片側のみ30°・回転350°
- ■調光器別売※0～100％調光用電源では使用不可（PWM：LZA-93098・93099、位相：LZA-90306E・92794）
- ■別売電源非調光：LZA-91115E 埋込必要高 120mm PWM：LZA-91123E （1～100％調光）埋込必要高 210mm LZA-93023 （0～100％調光）埋込必要高 210mm DALI：LZA-93005 埋込必要高 210mm 位相：LZA-91120E 埋込必要高 175mm
- 器具色：白
- 配光角：30°
- 枠：アルミダイカスト 白塗装/コーン：プラスチック アルミ蒸着（鏡面）/灯具：アルミダイカスト 黒塗装
- 光源寿命：40,000時間
- 近接限度距離：0.2m
- 制御レンズ付
- ■取付可能天井厚5～25mm
- 注)この器具は必ず別売電源と組合せてご使用ください。
組合わせ情報
- LZD-92808AW+LZA-93023 本体+0％～100％調光用電源 40800
- LZD-92808AW+LZA-91115E 本体+非調光用電源 27000
- LZD-92808AW+LZA-91120E 本体+位相制御調光用電源 30300
- LZD-92808AW+LZA-91123E 本体+PWM信号制御調光用電源 31400
- LZD-92808AW+LZA-93005 本体+DALI 信号制御調光用電源 34700
- LZD-92808AW+LZA-93380 本体+無線調光用電源 34000
色温度違い
- LZD-92808NWV 白色/Q+4000K/Ra96
- LZD-92808AWV 温白色/Q+3500K/Ra96
- LZD-92808YWV 電球色/Q+3000K/Ra96
- LZD-92808LWV 電球色/Q+2700K/Ra96
- LZD-92808NW 白色/4000K/Ra83
- LZD-92808YW 電球色/3000K/Ra83
- LZD-92808LW 電球色/2700K/Ra83
配光角違い
- LZD-92807AW 15°
器具色違い
別売電源
- LZA-93023 0％～100％調光用電源
- LZA-91115E 非調光用電源
- LZA-91120E 位相制御調光用電源
- LZA-91123E PWM信号制御調光用電源
- LZA-93005 DALI 信号制御調光用電源
- LZA-93380 無線調光用電源
オプション
- LZA-92996E リニューアルプレート φ100用 白
- LZA-92997E リニューアルプレート φ100用 黒
