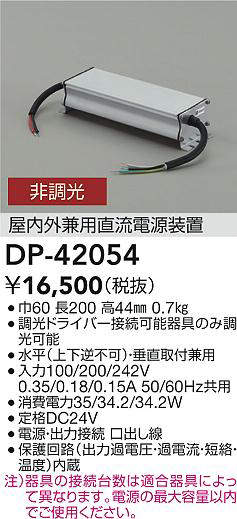

24Vトランス

DP-42054

16500

掲載カタログ	D.LIGHTING STYLE2025　715頁 D.LIGHTING STYLE2025　727頁 D.LIGHTING STYLE2025　729頁 LANDSCAPE LIGHTING ZERO 2025　246頁 LZ2025　442頁 LZ2025　710頁カタログ表示 D.LIGHTING STYLE2025 715頁 D.LIGHTING STYLE2025 727頁 D.LIGHTING STYLE2025 729頁 LANDSCAPE LIGHTING ZERO 2025 246頁 LZ2025 442頁 LZ2025 710頁
VA値	35/34.7/35.5VA
V	AC100V 200V 242V
器具寸法	巾60 長200 高44㎜
重量	0.7kg

仕様・注意事項

●調光ドライバー接続可能器具のみ調光可能
●水平（上下逆不可）・垂直取付兼用
●入力100 200 242V　0.35 0.18 0.15A 50 60Hz共用
●消費電力35 34.2 34.2W
●定格DC24V
●電源・出力接続口出し線
●保護回路（出力過電圧・過電流・短絡・温度）内蔵
注）器具の接続台数は適合器具によって異なります。電源の最大容量以内でご使用ください。
■電気容量：35/34.7/35.5VA
■定格電圧DC24V

ダウンロード

ALL	製品	小組		照度分布図		取付図

	BIM	CAD/姿図		仕様図	取説	配光

選択した項目を一括ダウンロード

カタログ名

ページ数

ラベルの新規作成: 新しいラベル名を編集後、作成ボタンをクリックください。

※登録文字数は最大20字までです。

キャンセル

ラベル指定

キャンセル

特定化学物質の含有情報

製品の詳細情報
分類	Pd	Hg	Cd	Cr(Vl)	PBB	PBDE
蛍光灯照明器具 (蛍光ランプは除く)	○	○	○	○	○	○
LED照明器具	○(一部除外項目*)	○	○	○	○	○
LED誘導灯器具	○	○	○	○	○	○

[表の見方]
○	JIS C 0950(J-Moss)の対象物質が含有率基準以下であることを示します。
除外項目	対象物質がJIS C 0950(J-Moss)の除外項目に該当していることを示します。 ※電子部品のガラス及び電子セラミック部分に含まれる鉛は除外項目に該当

化学物質凡例/Pb:鉛、Hg:水銀、Cd:カドミウム、Cr(VI):六価クロム、PBB:ポリブロモビフェニル、PBDE:ポリブロモジフェニルエーテル
