製品検索・ダウンロード仕様図・姿図・画像・取扱説明書・CAD・IES

ダウンライト/軒下用ベース/FHT32W相当
LZ1/φ100
1／2照度角60°

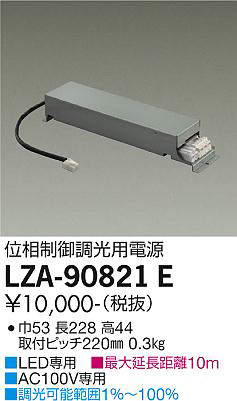

LZW-60788LW+ 本体 LZA-90821E 位相制御調光用電源

22800

LED内蔵/電源別売

掲載カタログ	LZ2020　139頁 ※LZ2017　236頁カタログ表示 LZ2020 139頁 ※LZ2017 236頁
生産状況	生産中止
調光 / 非調光	調光(位相調光)
光色	電球色
色温度	2700K
演色性	Ra83
ランプ	LED内蔵
定格光束	1200ℓm
消費電力	15W
VA値	17VA
V	AC100V専用
固有エネルギー消費効率	80ℓm/W
従来光源	FHT32W相当
カットオフアングル	20°
器具寸法	径φ111 埋込穴φ100 埋込深155mm
重量	0.6kg

仕様・注意事項

LED交換不可
LZ1
白コーン
■調光器別売（PWM：LZA-93098・93099、位相：LZA-90306E・92794）
■別売電源　非調光：LZA-90814E ￥5,000　PWM：LZA-90824E ￥9,000　位相：LZA-90821E ￥8,000
器具色：白
配光角：60°
防雨形
枠：アルミダイカスト白塗装/コーン：アルミダイカスト白塗装
光源寿命：光源寿命40,000時間
近接限度距離：0.2m
制御レンズ付
■取付可能天井厚5～25mm
注)この器具は必ず別売電源と組合せてご使用ください。

ダウンロード

ALL

製品

小組

照度分布図

取付図

BIM

CAD/姿図

仕様図

取説

配光

選択した項目を一括ダウンロード

色温度違い

LZW-60788AW+LZA-90821E 温白色/3500K/Ra83

配光角違い

LZW-60787LW+LZA-90821E 30°

器具色違い

LZW-60788LB+LZA-90821E 黒

カタログ名

ページ数

ラベルの新規作成: 新しいラベル名を編集後、作成ボタンをクリックください。

※登録文字数は最大20字までです。

キャンセル

ラベル指定

キャンセル

特定化学物質の含有情報

製品の詳細情報
分類	Pd	Hg	Cd	Cr(Vl)	PBB	PBDE
蛍光灯照明器具 (蛍光ランプは除く)	○	○	○	○	○	○
LED照明器具	○(一部除外項目*)	○	○	○	○	○
LED誘導灯器具	○	○	○	○	○	○

[表の見方]
○	JIS C 0950(J-Moss)の対象物質が含有率基準以下であることを示します。
除外項目	対象物質がJIS C 0950(J-Moss)の除外項目に該当していることを示します。 ※電子部品のガラス及び電子セラミック部分に含まれる鉛は除外項目に該当

化学物質凡例/Pb:鉛、Hg:水銀、Cd:カドミウム、Cr(VI):六価クロム、PBB:ポリブロモビフェニル、PBDE:ポリブロモジフェニルエーテル
