製品検索・ダウンロード仕様図・姿図・画像・取扱説明書・CAD・IES

ダウンライト/角形ベース/□300

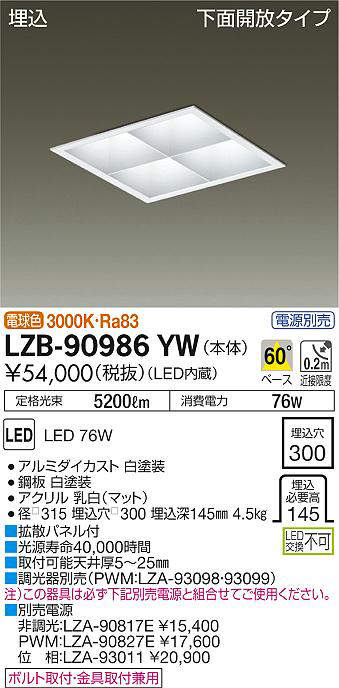

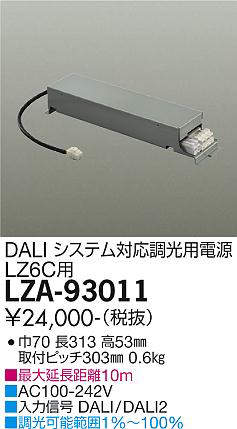

LZB-90986YW+ 本体 LZA-93011 DALI信号制御調光用電源

74900

LED内蔵/電源別売

掲載カタログ	LZ2020　136頁 LZ2020　687頁 ※BASE LIGHT 2016-2017　54頁 ※BASE LIGHT ベースライト　54頁 ※LZ2017　230頁 ※LZ2017　602頁カタログ表示 LZ2020 136頁 LZ2020 687頁 ※BASE LIGHT 2016-2017 54頁 ※BASE LIGHT ベースライト 54頁 ※LZ2017 230頁 ※LZ2017 602頁
生産状況	生産中止
調光 / 非調光	調光(DALI調光)
光色	電球色
色温度	3000K
演色性	Ra83
ランプ	LED内蔵
定格光束	5200ℓm
消費電力	76W
VA値	78VA（100V/200V/242V）
V	AC100-242V
固有エネルギー消費効率	68.4ℓm/W
従来光源	FHT42W×2灯相当
器具寸法	径□315 埋込穴□300 埋込深145 出4mm
重量	4.5kg

仕様・注意事項

LED交換不可
ボルト取付・金具取付兼用
■調光器別売（PWM：LZA-93098・93099）
■別売電源　非調光：LZA-90817E PWM：LZA-90827E DALI：LZA-93011
□300タイプ
器具色：白
配光角：60°
枠：アルミダイカスト白塗装/反射板：鋼板白塗装/アクリル乳白(マット)
光源寿命：40,000時間
近接限度距離：0.2m
■取付可能天井厚5～25mm
拡散パネル付
注)この器具は必ず別売電源と組合せてご使用ください。
注）配線施工の際、電源線以外に専用信号線(CPEVφ0.9～1.2)が必要です。

ダウンロード

ALL

製品

小組

照度分布図

取付図

BIM

CAD/姿図

仕様図

取説

配光

選択した項目を一括ダウンロード

組合わせ情報

LZB-90986YW+LZA-90817E 本体+非調光用電源 69400
LZB-90986YW+LZA-90827E 本体+PWM信号制御調光用電源 71600

色温度違い

LZB-90986NW+LZA-93011 白色/4000K/Ra83
LZB-90986AW+LZA-93011 温白色/3500K/Ra83

カタログ名

ページ数

ラベルの新規作成: 新しいラベル名を編集後、作成ボタンをクリックください。

※登録文字数は最大20字までです。

キャンセル

ラベル指定

キャンセル

特定化学物質の含有情報

製品の詳細情報
分類	Pd	Hg	Cd	Cr(Vl)	PBB	PBDE
蛍光灯照明器具 (蛍光ランプは除く)	○	○	○	○	○	○
LED照明器具	○(一部除外項目*)	○	○	○	○	○
LED誘導灯器具	○	○	○	○	○	○

[表の見方]
○	JIS C 0950(J-Moss)の対象物質が含有率基準以下であることを示します。
除外項目	対象物質がJIS C 0950(J-Moss)の除外項目に該当していることを示します。 ※電子部品のガラス及び電子セラミック部分に含まれる鉛は除外項目に該当

化学物質凡例/Pb:鉛、Hg:水銀、Cd:カドミウム、Cr(VI):六価クロム、PBB:ポリブロモビフェニル、PBDE:ポリブロモジフェニルエーテル
