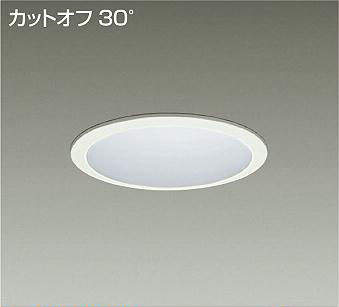

ダウンライト/軒下用ベース/CDM-TP70W相当
LZ4

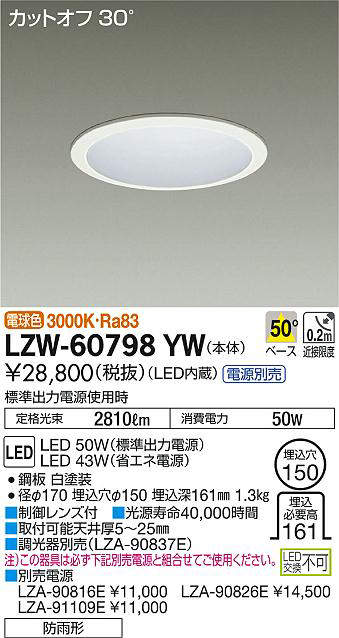

LZW-60798YW

28800

LED内蔵/電源別売

掲載カタログ	※LZ2017　237頁カタログ表示
生産状況	生産中止
調光 / 非調光	電源選択で非調光・調光に対応
光色	電球色
色温度	3000K
演色性	Ra83
ランプ	LED内蔵
従来光源	FHT32W×2灯相当
カットオフアングル	30°
器具寸法	径φ170 埋込穴φ150 埋込深161mm
重量	1.3kg

仕様・注意事項

LED交換不可
LZ2
白コーン・カットオフ30°
器具色：白
配光角：50°
防雨形
枠：鋼板白塗装/コーン：鋼板白塗装
光源寿命：光源寿命40,000時間
近接限度距離：0.2m
制御レンズ付
■取付可能天井厚5～25mm
注)この器具は必ず下記別売電源と組合せてご使用ください。

ダウンロード

ALL	製品	小組		照度分布図		取付図

	BIM	CAD/姿図		仕様図	取説	配光

選択した項目を一括ダウンロード

組合わせ情報

LZW-60798YW+LZA-90816E 本体+非調光用電源(標準出力電源) 39800
LZW-60798YW+LZA-91109E 本体+非調光用電源(省エネ電源) 39800
LZW-60798YW+LZA-90826E 本体+PWM信号制御調光用電源 43300

色温度違い

LZW-60798NW 白色/4000K/Ra83

別売電源

LZA-90816E 非調光用電源
LZA-91109E 非調光用電源(省エネ電源)
LZA-90826E PWM信号制御調光用電源

オプション

LZA-90718 拡散パネル φ150用
LZA-92182 リニューアルプレート φ175用白
LZA-92433 リニューアルプレート φ250用白

カタログ名

ページ数

ラベルの新規作成: 新しいラベル名を編集後、作成ボタンをクリックください。

※登録文字数は最大20字までです。

キャンセル

ラベル指定

キャンセル

特定化学物質の含有情報

製品の詳細情報
分類	Pd	Hg	Cd	Cr(Vl)	PBB	PBDE
蛍光灯照明器具 (蛍光ランプは除く)	○	○	○	○	○	○
LED照明器具	○(一部除外項目*)	○	○	○	○	○
LED誘導灯器具	○	○	○	○	○	○

[表の見方]
○	JIS C 0950(J-Moss)の対象物質が含有率基準以下であることを示します。
除外項目	対象物質がJIS C 0950(J-Moss)の除外項目に該当していることを示します。 ※電子部品のガラス及び電子セラミック部分に含まれる鉛は除外項目に該当

化学物質凡例/Pb:鉛、Hg:水銀、Cd:カドミウム、Cr(VI):六価クロム、PBB:ポリブロモビフェニル、PBDE:ポリブロモジフェニルエーテル
