掲載カタログ	LZ2023　67頁 LZ2025　72頁カタログ表示 LZ2023 67頁 LZ2025 72頁
調光 / 非調光	調色調光(PWM調色調光)
光色	昼光色～キャンドル色
色温度	6500K～2200K
演色性	Ra93
ランプ	内蔵
定格光束	2270ℓm
消費電力	29W
VA値	31/32/32VA
V	AC100-242V
固有エネルギー消費効率	78.2ℓm/W
従来光源	CDM-T70W相当
カットオフアングル	35°
器具寸法	径φ137埋込穴φ125埋込深182mm
重量	1.6kg

仕様・注意事項

LED交換不可
2500クラス
グレアレスコーン
■調光機能付（5％～100％）
■調色機能付（6500K～2200K）
■AC100V～242V
■光源寿命40,000時間
■取付可能天井厚1～25mm
※単体では使用できません。必ず専用コントローラーと組み合わせてご使用ください。
※2200K時は6500K～4000K時の約90%の明るさになります。
注）配線施工の際、電源線以外に専用信号線（CPEVφ0.9～1.2）が調色用・調光用に各1本ずつ必要です。
注）調光機能のみご使用の場合6500K固定となります。
定格光束 2270lm（5000K時）
消費電力 29W
Ra93

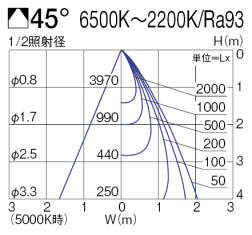

1／2ビーム角 46°
器具色：白
配光角：45°
枠:アルミダイカスト▼塗装/コーン:アルミ蒸着(鏡面)
光源寿命：40000時間
近接限度距離：0.1m
取付可能天井厚1～25mm
取付可能天井厚1～25mm
※単体では使用できません。必ず専用コントローラーと組み合わせてご使用ください。
注)配線施工の際、電源線以外に専用信号線(CPEVφ0.9～1.2)が調色用・調光用に各１本ずつ必要です。
注)調光機能のみご使用の場合6500K固定となります。
注）配線施工の際、電源線以外に専用信号線（CPEVφ0.9～1.2）が調色用・調光用に各1本ずつ必要です。
注）調光機能のみご使用の場合6500K固定となります。
※単体では使用できません。必ず専用コントローラーと組合わせてご使用ください。

製品の詳細情報
分類	Pd	Hg	Cd	Cr(Vl)	PBB	PBDE
蛍光灯照明器具 (蛍光ランプは除く)	○	○	○	○	○	○
LED照明器具	○(一部除外項目*)	○	○	○	○	○
LED誘導灯器具	○	○	○	○	○	○

製品の詳細情報

分類

Cr(Vl)

PBB

PBDE

蛍光灯照明器具
(蛍光ランプは除く)

○

LED照明器具

○(一部除外項目*)

○

LED誘導灯器具

○

[表の見方]
○	JIS C 0950(J-Moss)の対象物質が含有率基準以下であることを示します。
除外項目	対象物質がJIS C 0950(J-Moss)の除外項目に該当していることを示します。 ※電子部品のガラス及び電子セラミック部分に含まれる鉛は除外項目に該当

[表の見方]

○

JIS C 0950(J-Moss)の対象物質が含有率基準以下であることを示します。

除外項目

対象物質がJIS C 0950(J-Moss)の除外項目に該当していることを示します。 ※電子部品のガラス及び電子セラミック部分に含まれる鉛は除外項目に該当
