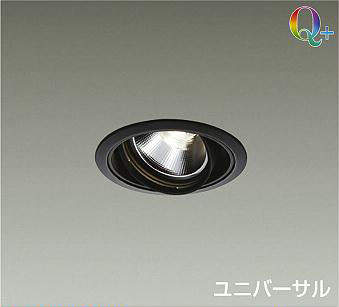

LZD-91957LBV+ 本体 LZA-91123E PWM信号制御調光用電源

21800

LED内蔵/電源別売

掲載カタログ	LZ2020　252頁 ※LZ2017　312頁 ※Quality plus 2016　43頁カタログ表示 LZ2020 252頁 ※LZ2017 312頁 ※Quality plus 2016 43頁
生産状況	生産中止
調光 / 非調光	調光(PWM調光)
光色	電球色
色温度	Q+2700K
演色性	Ra96
ランプ	LED内蔵
定格光束	770ℓm
消費電力	15W
VA値	17VA/18VA/18VA（100V/200V/242V）
V	AC100-242V
固有エネルギー消費効率	51.3ℓm/W
従来光源	φ50 12Vダイクロハロゲン85W形60W相当
器具寸法	径φ113 埋込穴φ100 埋込深96mm
重量	0.4kg

LED交換不可
LZ1C
黒コーン
■高演色形クラス4
■首振片側のみ40°・回転350°
■調光器別売※0～100％調光用電源では使用不可（PWM：LZA-93098・93099、位相：LZA-90306E・92794）
■別売電源非調光：LZA-91115E 埋込必要高 96mm　PWM：LZA-91123E （1～100％調光）　埋込必要高 135mm　LZA-93023 （0～100％調光）　埋込必要高 135mm　DALI：LZA-93005 埋込必要高 135mm　位相：LZA-91120E 埋込必要高 120mm
　
器具色：黒
配光角：30°
枠：アルミダイカスト黒塗装/コーン：アルミダイカスト黒塗装/灯具：アルミダイカスト・PPS樹脂※ 黒塗装/反射板：アルミ鏡面(デジタルカット)(中角形・広角形)
光源寿命：40,000時間
近接限度距離：0.2m
制御レンズ付
■取付可能天井厚5～25mm
PPS樹脂：高い耐熱性、優れた耐薬品性を有する高機能樹脂
注)この器具は必ず別売電源と組合せてご使用ください。
注）配線施工の際、電源線以外に専用信号線(CPEVφ0.9～1.2)が必要です。

ALL

製品

小組

照度分布図

取付図

BIM

CAD/姿図

仕様図

取説

配光

分類	Pd	Hg	Cd	Cr(Vl)	PBB	PBDE
蛍光灯照明器具 (蛍光ランプは除く)	○	○	○	○	○	○
LED照明器具	○(一部除外項目*)	○	○	○	○	○
LED誘導灯器具	○	○	○	○	○	○

○	JIS C 0950(J-Moss)の対象物質が含有率基準以下であることを示します。
除外項目	対象物質がJIS C 0950(J-Moss)の除外項目に該当していることを示します。 ※電子部品のガラス及び電子セラミック部分に含まれる鉛は除外項目に該当
